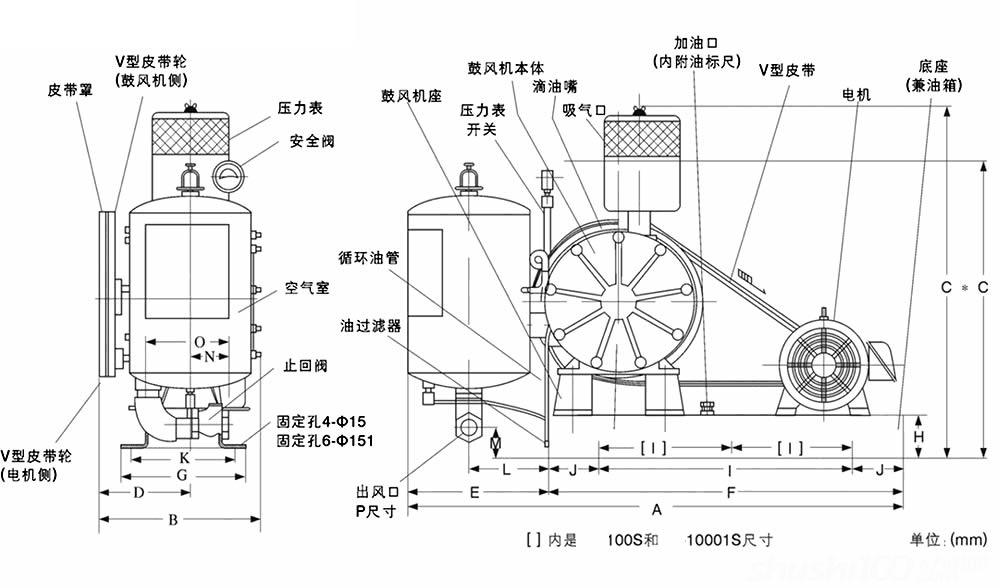

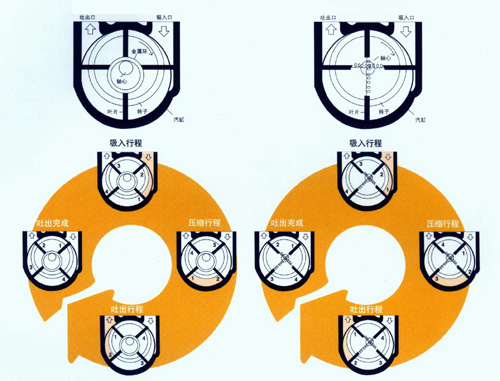

YL回轉式風機的構造與行程

型號與技術特點

性能一覽表

性能曲線

噪音曲線

回轉式鼓風機用途：
       水處理鼓風曝氣；醫院、實驗室的污水?dāng)嚢杵貧猓挥∷⑿袠I(yè)的真空送紙；電鍍槽、工業廢水的攪拌曝氣；塑焊、吹風的氣源供應；燃燒器的噴霧，玻璃工業；水產養殖，需要?dú)庠吹钠渌O(shè)備。
回轉式鼓風機特點：
       1、體積小、風量大、噪聲低、耗能省
       回轉式風機采用運轉壓縮空氣的原理，雖然體積小，但風量大、靜音運轉。
       2、運轉平穩、安裝方便
       小型機種運轉時只要放置妥當則震動小，不需要加裝防震裝置，安裝方便。
       3、抗負荷變化，風量穩定
       例如：污水處理曝氣槽壓力變化，則負荷變化，但風量隨壓力變化而變化甚微。
       4、附有儲氣包，可防止空氣脈動，散氣平穩。
       附有儲氣包，可防止空氣脈動，散氣平穩。
       5、材料精良、結構巧妙
       風機采用好的材料，結構精巧，堅固耐用，長期使用故障少。
       6、保養簡單、故障少、壽命長、低轉速、磨損小、壽命長。
回轉式風機安裝及試運行注意事項：
（一）安裝
       1、搬運回轉式風機時請注意，要避免風機受到碰傷和沖擊，且不能把風機立起來搬運，以防止?jié)櫥蛷挠拖鋬?nèi)倒出來。
       2、回轉式風機房應留有通風口并安裝換氣扇，通風口要設在上下兩處便于空氣對流，以防止機房內溫度過高影響風機正常運行。
       3、機房內壁周圍要裝有消音材料以降低噪音。
       4、回轉式風機應水平安裝。
       5、配氣管徑不應小于風機排風口徑，并注意管內清潔，送氣管應安裝在水面以上，以防止管內進水造成起動時壓力過大。
       6、接管時注意不要把止回閥擰倒（止回閥凸起部分應朝上）。
       7、請正確接配電線并注意電機轉向與風機旋轉方向標記一致。
       8、采用二臺風機交替運行時，應避免在短時間內頻繁交換起動風機，一臺風機的連續運行時間不低于12小時。
（二）試運轉
       1、檢查油箱內的機油是否達到標準（油量應高于出油孔位置）。
       2、起動風機前請拿下進氣口濾清器，往主機內倒入30m1左右機油，使機油均勻分布于主機內部（用手轉幾圈）。
       3、檢查V型皮帶的松緊度是否合適，如太松請調整。
       4、檢查安全閥是否設定在指定的壓力位置，如工作壓力為0.3kgf/cm²；安全閥開啟壓力為0.3kgf/cm²。在試運行時，可手動調整排氣閥升壓到開啟壓力，調整安全閥使之恰好開啟（該壓力為工作壓力的1.1倍）。
       5、接通電源起動風機，請注意下列各項：
       a.風機的轉向是否與轉向標志指示方向一致，如不一致要立即停機調整電機接線。
       b.觀察壓力表有無壓力指示（污水處理槽內裝滿水后才能運行風機，否則風機排氣口無壓力，則風機沒有潤滑）。
       c.觀察滴油嘴有無機油滴出（12 ~15滴/分鐘），并觀察透明回油管內是否有機油流動。
       6、檢查電機及風機各部運轉是否正常，溫度是否正常，是否有異常聲音。
回轉式風機維修和保養：
       1、潤滑系統的檢查（回轉式風機嚴禁缺油運轉）。
       A.日常檢查油箱內的儲油量是否低于油位，如機油不足請加油（機油牌號為ISO標準46#汽輪機油，低溫寒冷地區可適當降低機油牌號)。
       B. 日常檢查機油是否混入水份等污物而變質，如變質請及時更換機油。
       C. 日常清洗油過濾器。
       D.日常檢查滴油嘴的滴油狀況是否正常，如滴油嘴臟了可卸下調整螺釘清。
       2、空氣濾清器的檢查日常檢查空氣濾清器是否臟了，如臟了可卸下空氣濾清器，旋開蝶型螺母，拿開蓋子，清洗過濾海綿（卸濾清器時注意不要把臟物掉進風機主機內）。
       3、三角帶的檢查風機運行一段時間后，三角帶會伸長，這時要將電機的固定螺栓松開，移動電機，拉緊三角帶到合適位置后再將電機固定螺栓緊住，并注意電機皮帶輪和風機皮帶輪的端面要在同一平面上，同時檢查一下兩皮帶輪的頂緊螺絲是否松掉，如松了請緊住。
       4、日常檢查安全閥的靈活狀況，如不靈活請清洗調試以保證可靠的啟閉。
       5、日常檢查有無漏油、漏氣的部位并修理之，如不能修理請立即通知生產廠商。
       6、日常清理風機房，保持清潔，通風良好。
       7、經常檢查風機及電機的運行狀況.如發現噪音、溫度不正常時要及時停機檢修，找出故障原因及相應處理方法。
回轉式風機常見故障及排除：
       問：回轉式風機出風口管道有油滲出是否正常？
       答：回轉式風機是油潤滑鼓風機，排出空氣中會含有一定的油霧，盡管油氣分離器一直（儲氣罐）不斷的進行技術改進，但鼓風機壓縮產生的高溫使?jié)櫥彤a(chǎn)生一定的蒸發是不可避免的。所以用戶在使用風機的過程中一定要定期觀察油位，以免造成不必要的損失。
       問：回轉式風機皮帶打滑如何更換？
       答：風機運行一段時間后，三角帶會伸長，此時回轉式風機帶輪會打滑，引起風機發熱，風機轉速下降，引起風機風量不足，這時要將電機的固定螺栓松開，移動電機，拉緊三角帶到合適位置后再將電機固定螺栓緊住，并注意電機皮帶輪和風機皮帶輪和風機皮帶輪的端面要在同一平面上，同時檢查一下兩皮帶輪的頂緊螺絲是否松掉，如松了請緊住。如皮帶伸長過度，無法調整緊張度則需要更換。
       問：回轉式風機在運輸和安裝過程中受碰撞怎么辦？
       答：回轉式風機在運輸和安裝過程中受碰撞后，一般情況下可能引起風機轉子靠偏，風機運轉不靈，如發生碰撞事故，先用手拉一下風機皮帶，試一下風機是否能正常轉動，如風機能正常轉動，無輕重感，則風機無故障現象，如風機不能拉動，或能拉動但有輕重感，則說明風機轉子靠偏，此時可松開后蓋螺栓，用木錘輕輕敲打風機后蓋，同時拉動風機皮帶，直到能拉動風機皮帶、無輕重感為止，再擰緊后蓋即可。
       問：回轉式風機能否空載啟動？
       答：污水處理槽內裝滿水后才能運行風機，否則風機排氣口無壓力，則風機沒有潤滑，潤滑系統是利用風機工作時產生的壓力差而形成的自動供給機油的循環裝置，因此風機不能空負載運轉！
       問：風機運轉時整機感覺燙手是否正常？
       答：回轉式風機是變?nèi)輭嚎s鼓風機，正常運轉時會產生壓縮熱，同時滑片與泵體的摩擦也會產生摩擦熱，稍微感覺燙手是正常的，如感覺溫度偏高，就需要進行檢查。1、首先檢查潤滑油系統；2、風機是否缺油運轉；3、風機壓力是否偏高；4、空氣過濾器是否堵塞；5、風機房是否通風不良。
       問：回轉式風機進水如何解決？
       答：1、風機主機處理方法：把回油管從底座處拔下，放掉主機及空氣室內的油和水，取下空氣濾清器，用手快速正向轉動風機帶輪10轉左右后，從進風口慢慢倒入機油（68號抗磨液壓油5公升）同時不斷正向轉動風機帶輪，排出所有清洗油。2、油箱的處理方法：用扳手先卸下油標，再拆下一個油過濾器，傾斜底座，盡量放盡油箱內的廢油，同時用新機油清洗油箱。裝上油過濾器，回油管，空氣濾清器，在油箱中注入機油至油箱3/4處，擰緊油標。（一定要用扳手?jǐn)Q緊，防止漏氣）。
       回轉式風機修理方法：
       如果回轉式風機發生故障，請認真檢查，確定故障原因后，再進行修理，需要更換的配件按原風機配件型號采購。
       1、回轉式風機主機的拆解要領：A.將皮帶罩和皮帶卸下；B.將風機悶蓋一側的端蓋的固定螺栓松開；C.用螺栓擰入端蓋上的兩螺紋孔，將端蓋卸下；D.將V型皮帶輪從軸上卸下；E.將V型皮帶輪一側端蓋的固定螺栓松開，卸下端蓋。注：拆解主機時注意不能碰傷零件，拆下的零件要小心安放好。
       2、回轉式風機主機的修理：分析主機后，用細砂紙或油石將轉子、氣缸體、端蓋、葉片、環等零件有研傷或生銹的地方打磨好，用清洗油或汽油認真清洗（注意不要碰傷零件），擦干后重新組裝。初期的燒損、混入雜物、水份等故障可用上述方法處理；軸承、油封等損壞時，需要更換。另一外一定要更換O型圈。
       3、回轉式風機主機的組裝要領：A.將有軸孔的端蓋放在組裝臺上；B.將轉子輪的皮帶輪一側朝下放在端蓋上；C.將彈簧頂銷裝入轉子軸中（60S以上）；D.將葉片裝入轉子槽中；E.放上氣缸體（注意出風口的位置在轉子靠氣缸體內孔的一側）；F.放入支環（501 S以下）；G.裝上軸承；H.裝上O型圈；I.裝上另一端蓋并固定螺栓；J.把氣缸體翻身后拿下皮帶輪這一側的端蓋；K.放入支環（501S以下）；L.裝上軸承和O型圈；M.在端蓋上裝上油封；N.裝上端蓋，打上定位銷，擰緊全部螺；O.立起主機，把另一側端蓋的定位銷打上，擰緊全部螺栓。在進風口倒入少量潤滑油，將皮帶輪固定于旋轉軸上，用手轉動皮帶輪的同時，用木錘或橡膠錘輕輕敲打端蓋加強筋部位，使轉子軸能靈活運動。
